交互概览图

交互概览图是活动图的变体，其中节点表示交互图。交互图可以包括顺序图、通信图、交互概览图和时序图。交互概览图的大多数符号与活动图相同。例如，初始、结束、分支、合并、分岔和 汇合节点都是一样的。然而，交互概览图引入了两个新元素：交互事件和交互元素。

交互事件

交互事件是对现有交互图的引用。交互事件显示为参考框架；也就是说，左上角带有“ref”的框架。被引用的图表的名称显示在框架的中心。

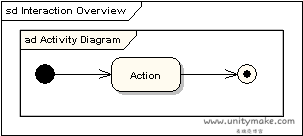

交互元素

交互元素类似于交互事件，因为它们在矩形框架内显示现有交互图的表示。 它们的不同之处在于它们内联显示参考图的内容。

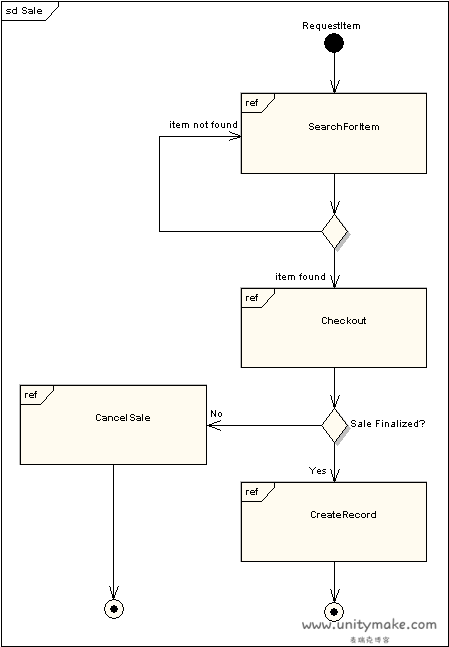

绘制交互概览图

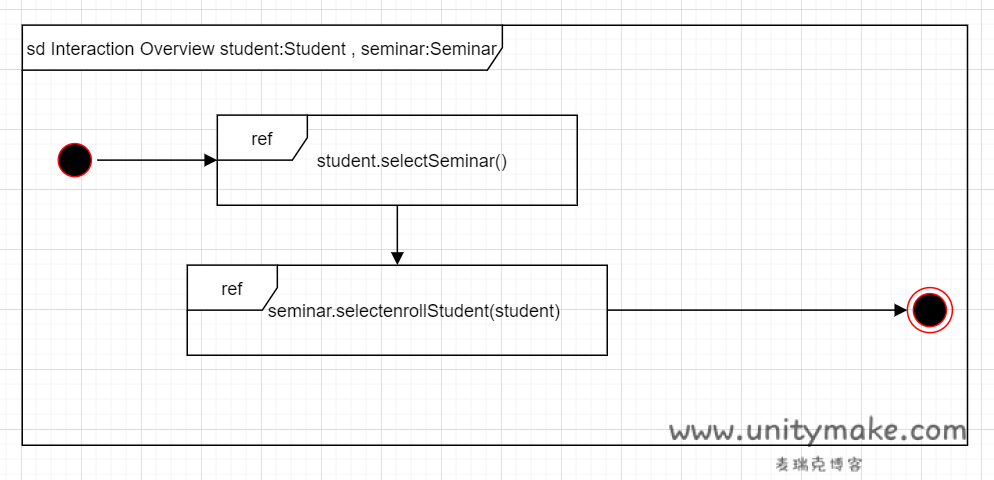

交互事件ref框架下还可以通过在上层框架声明对象来显式的调用对象中的函数来表示。

图示：

参考文献：

UML 2 教程 - 交互概览图
